ທໍ່ PLSE PISTON PLSSE

ເຄື່ອງຈັກ QingDao Star ໃຫ້ V1614718 Piston Pulse Vall ວາວແລະການອອກແບບກົນໄກທີ່ມີປະສິດຕິພາບທີ່ມີຄວາມແຮງແລະມີຊີວິດທີ່ເຂັ້ມແຂງກວ່າເກົ່າ. ລັກສະນະຫຼັກຂອງມັນແມ່ນ:

ລັກສະນະໂຄງສ້າງ

ປະກອບດ້ວຍຫົວຂອງນັກບິນໄຟຟ້າ, piston ແລະຮ່າງກາຍທີ່ປ່ຽງ, ບໍລິເວນຂອງຫ້ອງຊັ້ນຫລັງຂອງ Piston ແມ່ນໃຫຍ່ກວ່າສະມາຊິກຂອງ pneumatic.

ການຍົກເລີກ Diaphragm ຢາງພາລາແລະຄວາມກົດດັນໃນລະດູໃບໄມ້ປົ່ງ, ການນໍາໃຊ້ໂຄງສ້າງ piston ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ປັບປຸງຄວາມທົນທານຢ່າງຫຼວງຫຼາຍ.

ຫຼັກການການເຮັດວຽກຂອງປ່ຽງ Pulse Piston Pulse ແບ່ງອອກເປັນສອງໄລຍະ:

ລະເບີດຂອງລັດ: ຫຼັງຈາກທີ່ສັນຍານຈະຖືກປ້ອນເຂົ້າໂດຍເຄື່ອງຄວບຄຸມໄຟຟ້າ, ຫົວຂອງໄຟຟ້າກໍ່ຈະເປີດຂຸມ, ແລະອາຍແກັດດ້ານຫນ້າຍົກມືປືນຍົກຂຶ້ນຂອງຊ່ອງຫວ່າງ.

ລັດປິດ: ຫຼັງຈາກສັນຍານຫາຍໄປ, ຮູຂຸມຂົນທີ່ບໍ່ໄດ້ຖືກປິດ, ຄວາມກົດດັນຂອງອາຍແກັສຢູ່ໃນຫ້ອງຫລັງຂອງ Piston ຍູ້ piston ຍູ້, ແລະຊ່ອງທາງຈະຖືກປິດ.

ມາດຕະຖານເຕັກນິກ

ຄວາມກົດດັນໃນການເຮັດວຽກ: 0.2 ~ 0.6mpa

ຄວາມສະຫນັບສະຫນູນແຮງດັນ: DC24V ຫຼື AC220V / 50hz

ຊັ້ນປ້ອງກັນ: IP65

ສື່ກາງ: ອາກາດສະອາດ

ອຸນຫະພູມທີ່ໃຊ້ໄດ້: ປະເພດອຸນຫະພູມຫ້ອງ -25 ~ 85 ℃, ປະເພດອຸນຫະພູມສູງ -25 ~ 230 ℃.

ໄລຍະການດໍາລົງຊີວິດ: 1 ລ້ານເທື່ອ

ການກໍານົດການຕິດຕັ້ງການກໍານົດຂອງວາວ Piston Pulse

ຄວາມຕ້ອງການກ່ຽວກັບການຜະນຶກ: ການເຊື່ອມຕໍ່ທີ່ມີກະທູ້ຄວນຈະເຕັມໄປດ້ວຍເທບວັດຖຸດິບ PTFE ຫຼືເຄື່ອງປະດັບກະທູ້, ແລະດ້ານລວມຂອງກ່ອງແຈກຢາຍອາກາດຄວນຈະລຽບແລະສະອາດ.

ການປະມວນຜົນແຫຼ່ງອາກາດ: ທໍ່ສົ່ງອາກາດຂອງກ່ອງແຈກຢາຍອາກາດຄວນໄດ້ຮັບການຕິດຕັ້ງດ້ວຍການກັ່ນຕອງແລະຂະຫນາດໃຫຍ່ແມ່ນມີຄວາມຜິດປົກກະຕິແລ້ວແມ່ນແຫ້ງແລະບໍ່ມີຄວາມບໍ່ສະອາດ.

ການປະມວນຜົນຄວາມຖືກຕ້ອງຂອງການປະມວນຜົນ: ການຕິດຕັ້ງການຕິດຕັ້ງກອງທັບອາກາດຕາມຮູບ 2 ການປຸງແຕ່ງ, ເພື່ອຮັບປະກັນວ່າຄວາມທົນທານຕໍ່ຄວາມທົນທານແລະຄວາມຫຍາບ.

ຄວາມຕ້ອງການທໍາຄວາມສະອາດ: ກະເປົາອາກາດແລະສາຍເຊືອກຄວນໄດ້ຮັບການອະນາໄມຢ່າງລະອຽດກ່ອນທີ່ຈະມີການຕິດຕັ້ງເພື່ອຫລີກລ້ຽງສິ່ງເສດເຫຼືອທີ່ຍັງເຫຼືອ.

ການເຊື່ອມຕໍ່

ໃນເວລາທີ່ຕິດຕັ້ງດ້ວຍ manifold ຮອບ, ຂະຫນາດຄວນຈະເປັນໄປຕາມ FIG.

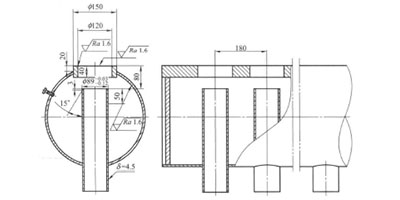

ແຜນວາດການອອກແບບຂອງການເຊື່ອມຕໍ່ machinold (ຮູບ 2) ລະບຸຂະຫນາດທີ່ສໍາຄັນ: 180 ມມຄວາມກວ້າງທັງຫມົດ, 15 ° chamfer, δ = ຄວາມຫນາຂອງຝາ 4.5 ມມ.

ຂະຫນາດພາຍນອກ

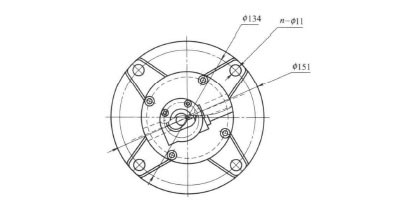

ຂະຫນາດພາຍນອກຂອງປ່ຽງ Pulse Piston Pists 3 ນິ້ວແມ່ນສະແດງຢູ່ໃນຮູບ 3, ດ້ວຍຕົວກໍານົດຫຼັກເຊັ່ນ: ຄວາມຍາວທັງຫມົດຂອງ 134 ມມແລະຮູທີ່ມີຄວາມຍາວຂອງφ151mm.

ດ້ວຍການອອກແບບທີ່ມີຄວາມຫນາແຫນ້ນແລະການຈັດແຈງລະເບີດທີ່ມີຄວາມຍືດຫຍຸ່ນ, ວາວແມ່ນເຫມາະສົມກັບຄວາມຕ້ອງການຂອງລະບົບຂີ້ເຖົ່າທີ່ມີປະສິດຕິພາບສູງໃນລະບົບກໍາຈັດຂີ້ຝຸ່ນອຸດສາຫະກໍາ. ໂດຍການເພີ່ມປະສິດທິພາບຂອງໂຄງສ້າງ piston ແລະການຄວບຄຸມໄຟຟ້າ, ມັນບັນລຸການຕອບສະຫນອງຢ່າງໄວວາແລະການດໍາເນີນງານທີ່ຫມັ້ນຄົງ, ແລະຕອບສະຫນອງຄວາມຕ້ອງການທີ່ເຂັ້ມແຂງແລະຄວາມເປັນຍໍາການສໍາລັບຜະລິດຕະພັນສົ່ງອອກ.

ຮູບສະແດງ .1 ຮູບ .2ຮູບພາບ .3
