Optipow 135 Piston Pulse Valve

ປ່ຽງ Optipow135 piston pulse: ການອອກແບບທີ່ບໍ່ມີ diaphragm, ຊີວິດການບໍລິການຍາວ, ການຕິດຕັ້ງທີ່ຫນາແຫນ້ນ, ເຫມາະສໍາລັບການທໍາຄວາມສະອາດຂີ້ຝຸ່ນອຸດສາຫະກໍາແລະລະບົບການກັ່ນຕອງ.

ຕົວແບບ:Optipow135

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ລາຍລະອຽດຜະລິດຕະພັນ:

ປ່ຽງກຳມະຈອນລູກສູບ Optipow135 ເປັນປ່ຽງລູກສູບແມ່ເຫຼັກໄຟຟ້າທີ່ຝັງຢູ່ລຸ້ນໃໝ່ທີ່ພັດທະນາໂດຍອີງໃສ່ປ່ຽງກຳມະຈອນແມ່ເຫຼັກໄຟຟ້າປະເພດ diaphragm ແລະກົນໄກລູກສູບ. ມັນເຮັດໃຫ້ jets pulse ເຮັດວຽກດີຂຶ້ນຫຼາຍ, ມັນບໍ່ໄດ້ໃຊ້ເວລາເຖິງພື້ນທີ່ຫຼາຍແລະເຮັດໃຫ້ມັນງ່າຍຂຶ້ນໃນການອອກແບບລະບົບ jet.

ຫ້ອງເຮັດວຽກຂອງ Optipow135 ແມ່ນແຕກຕ່າງຈາກປ່ຽງ diaphragm ແບບດັ້ງເດີມເພາະວ່າມັນບໍ່ມີສ່ວນທີ່ມີຄວາມສ່ຽງເຊັ່ນ: diaphragms ຢາງແລະ springs ຄວາມກົດດັນ. ແທນທີ່ຈະ, ມັນໃຊ້ລູກສູບທີ່ເຮັດດ້ວຍວັດສະດຸທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ເຊິ່ງເຮັດໃຫ້ປ່ຽງ piston ກຳມະຈອນໄຟຟ້າໃຊ້ໄດ້ດົນກວ່າ.

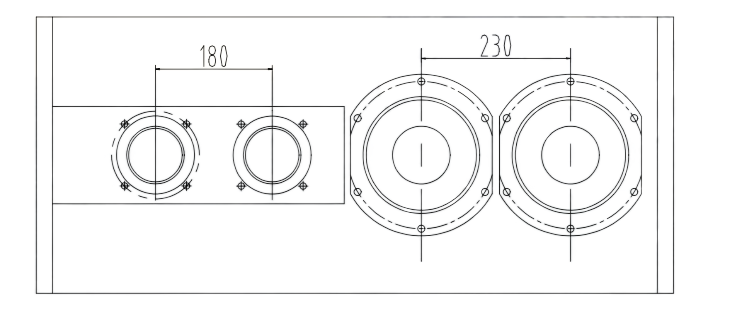

ການປຽບທຽບໄລຍະຫ່າງການຕິດຕັ້ງລະຫວ່າງ Optipow135 ແລະ Standard Diaphragm-Type Pulse Valves ຂອງສະເປັກດຽວກັນ

ຮູບທີ 1

ຫມາຍເຫດ: ໄລຍະຫ່າງການຕິດຕັ້ງສໍາລັບທັງສອງ Optipow105 ແລະ Optipow135 ແມ່ນ 180 ມມ (ຕ່ໍາສຸດ 160 ມມ).

ຕົວກໍານົດການຜະລິດຕະພັນ:

ລາຍການສະເພາະ	ລາຍລະອຽດ
ຮຸ່ນ NO.	OPTIOW 135
ໂຄງສ້າງວາວ	ໂຄງສ້າງລູກສູບ
ການສະຫນອງພະລັງງານ	ປ່ຽງ Solenoid
ການນໍາໃຊ້	ທໍາຄວາມສະອາດຂີ້ຝຸ່ນ
ມາດຕະຖານ	DIN
ຄໍາຮ້ອງສະຫມັກ	ການນໍາໃຊ້ອຸດສາຫະກໍາ
ໃຊ້ສໍາລັບ	ການກັ່ນຕອງຂີ້ຝຸ່ນ
ເຄື່ອງຫມາຍການຄ້າ	OPTIPO
ຂໍ້ມູນຈໍາເພາະ	4"
ການອອກແບບຄວາມກົດດັນຄົງທີ່	15 bar (1500 kPa)
ອຸນຫະພູມການອອກແບບ	100 °C
ຄວາມກົດດັນປະຕິບັດງານ	< 6 bar
ການປ່ຽນແປງຄວາມກົດດັນໃນການດໍາເນີນງານ	3 bar ບໍ່ຈໍາກັດ nos
ອຸນຫະພູມການດໍາເນີນງານ	50 °C

ຄໍາແນະນໍາການຕິດຕັ້ງ

① ຕື່ມໃສ່ກະທູ້ດ້ວຍ tape PTFE ຫຼື thread sealant ສໍາລັບ tighten ແລະ sealing. ພື້ນຜິວການຫາຄູ່ຂອງ manifold ອາກາດຕ້ອງຮາບພຽງ. ໃຫ້ແນ່ໃຈວ່າພື້ນຜິວການຫາຄູ່ແມ່ນຮາບພຽງ, ຊື່ແລະລຽບເພື່ອຮັບປະກັນການປະຕິບັດການຜະນຶກຂອງມັນ.

② ຕິດຕັ້ງຕົວກັ່ນຕອງແລະກົດດັນຢູ່ໃນທໍ່ສົ່ງເຂົ້າຂອງ manifold ຂອງອາກາດ, ແລະປ່ຽງລະບາຍຢູ່ທາງລຸ່ມຂອງ manifold ຂອງອາກາດເພື່ອແນ່ໃຈວ່າບໍ່ມີນ້ໍາສະສົມໃນ manifold ແລະວ່າອາກາດທີ່ຖືກບີບອັດແມ່ນແຫ້ງແລະສະອາດ.

③ ໃບຫນ້າສິ້ນສຸດສໍາລັບການຕິດຕັ້ງຖັງອາກາດຕ້ອງໄດ້ຮັບການເຄື່ອງຈັກໂດຍສອດຄ່ອງກັບ schematic ເຄື່ອງຈັກຖັງອາກາດ. ປະຕິບັດຕາມຄວາມຕ້ອງການຄວາມສະອາດຢ່າງເຂັ້ມງວດສໍາລັບພື້ນຜິວການຕິດຕັ້ງຖັງອາກາດ.

④ ກ່ອນທີ່ຈະຕິດຕັ້ງວາວ, ໃຫ້ແນ່ໃຈວ່າພາຍໃນແລະພາຍນອກຂອງຖັງອາກາດແລະທໍ່ blowpipe ສະອາດແລະບໍ່ມີຝຸ່ນເສດເຫຼືອ.

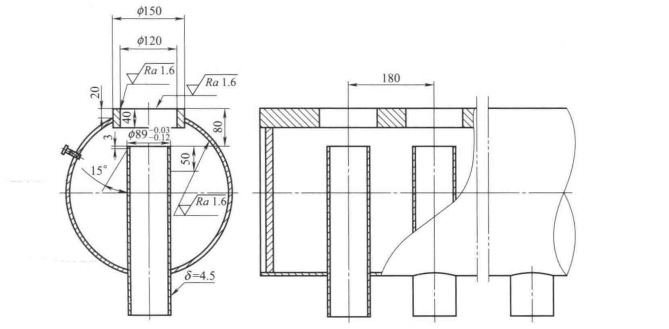

⑤ ເບິ່ງຮູບທີ 2 ສໍາລັບຮູບແບບເຄື່ອງຈັກຂອງການເຊື່ອມຕໍ່ທໍ່ລະບາຍອາກາດ.
