ຄວາມແຕກຕ່າງລະຫວ່າງວາວກຳມະຈອນມຸມຂວາ, ໃຕ້ນ້ຳ, ແລະກົງຜ່ານປ່ຽງ? ວິທີການເລືອກໂດຍອີງໃສ່ຄວາມຕ້ອງການ?

ໃນຖານະເປັນອົງປະກອບກະຕຸ້ນທີ່ສໍາຄັນໃນລະບົບທໍາຄວາມສະອາດກໍາມະຈອນເຕັ້ນ, ປ່ຽງກໍາມະຈອນແມ່ເຫຼັກໄຟຟ້າເຮັດຫນ້າທີ່ເປັນ "ສະຫຼັບ" ອາກາດບີບອັດສໍາລັບເຄື່ອງເກັບຂີ້ຝຸ່ນ baghouse-jet ກໍາມະຈອນ. ການປະຕິບັດຂອງມັນມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມສາມາດໃນການປຸງແຕ່ງຂອງຜູ້ເກັບແລະປະສິດທິພາບການຈັບຂີ້ຝຸ່ນ. ເພື່ອຊ່ວຍໃຫ້ຜູ້ໃຊ້ອຸດສາຫະກໍາເຂົ້າໃຈຢ່າງຖືກຕ້ອງກ່ຽວກັບຄວາມແຕກຕ່າງທາງດ້ານເຕັກນິກລະຫວ່າງສາມປະເພດວາວກໍາມະຈອນຕົ້ນຕໍ - ມຸມຂວາ, ໃຕ້ນ້ໍາ, ແລະກົງຜ່ານ - ແລະການສ້າງແຜນການເລືອກທາງວິທະຍາສາດ, ບົດຄວາມນີ້ໄດ້ອະທິບາຍຢ່າງເປັນລະບົບກ່ຽວກັບໂຄງສ້າງ, ຫຼັກການ, ແລະສະຖານະການທີ່ໃຊ້ໄດ້ຂອງປ່ຽງເຫຼົ່ານີ້ໂດຍອີງໃສ່ຄຸນລັກສະນະດ້ານວິຊາການຂອງອຸດສາຫະກໍາແລະຄຸນລັກສະນະຂອງຜະລິດຕະພັນ. ມັນສະຫນອງການອ້າງອິງສໍາລັບການອອກແບບວິສະວະກໍາກໍາຈັດຂີ້ຝຸ່ນແລະການດໍາເນີນງານອຸປະກອນແລະການບໍາລຸງຮັກສາ.

I. ນິຍາມຫຼັກ ແລະ ລັກສະນະໂຄງສ້າງຂອງສາມປະເພດປ່ຽງ Pulse

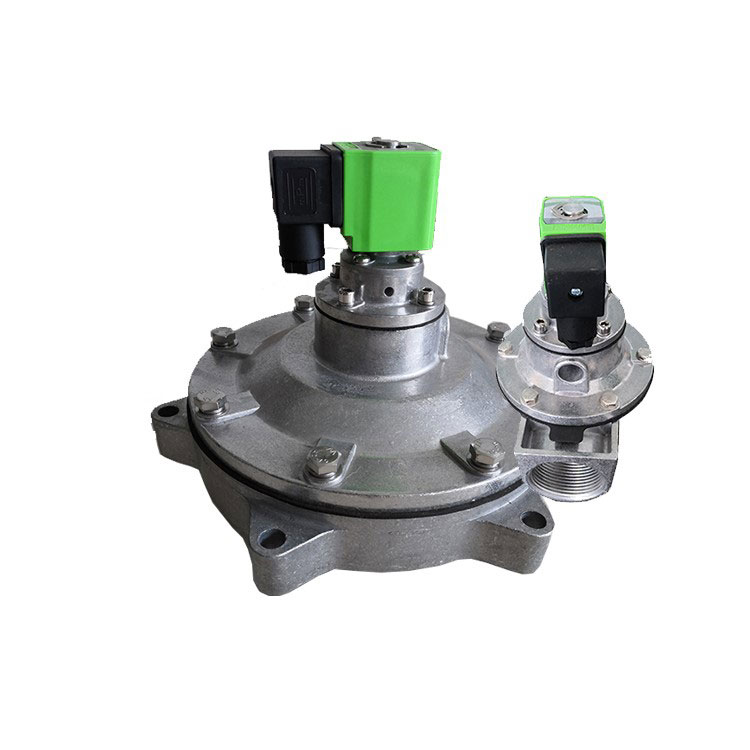

ວາວກຳມະຈອນແມ່ເຫຼັກໄຟຟ້າມຸມຂວາ

ຄຸນລັກສະນະຂອງມັນແມ່ນວ່າທໍ່ລະບາຍອາກາດແລະທໍ່ອອກຂອງວາວມຸມຂວາແມ່ນຢູ່ມຸມ 90 °. ຮ່າງກາຍວາວແລະ bonnet ແມ່ນຫລໍ່ຕາຍໂດຍໃຊ້ວັດສະດຸໂລຫະປະສົມອາລູມິນຽມ. ຫຼັງຈາກການປິ່ນປົວພື້ນຜິວ, ພວກມັນມີຄວາມຕ້ານທານຕໍ່ການກັດກ່ອນທີ່ດີເລີດ. diaphragm ແລະ gasket ປະທັບຕາແມ່ນຜະລິດໂດຍໃຊ້ຂະບວນການປະສົມ vulcanized. ວັດຖຸດິບສໍາລັບຫົວນັກບິນແມ່ເຫຼັກໄຟຟ້າປະກອບດ້ວຍວັດສະດຸແມ່ເຫຼັກທີ່ມີປະສິດທິພາບສູງແລະວັດສະດຸປ້ອງກັນແມ່ເຫຼັກສະແຕນເລດ. ອົງປະກອບທີ່ສໍາຄັນເຊັ່ນ: ນ້ໍາພຸແລະ fasteners ແມ່ນເຮັດຈາກສະແຕນເລດ. ວິທີການເຊື່ອມຕໍ່: ທໍ່ລະບາຍອາກາດ (ຖັງອາກາດ) ແລະທໍ່ລະບາຍອາກາດຂອງເຄື່ອງເກັບຂີ້ຝຸ່ນຖືກໃສ່ເຂົ້າໄປໃນຮູປ່ຽງຂອງປ່ຽງແລະຮູສຽບຕາມລໍາດັບ, ປິດປະທັບຕາດ້ວຍແກ່ນບີບອັດຢູ່ທັງສອງສົ້ນ.

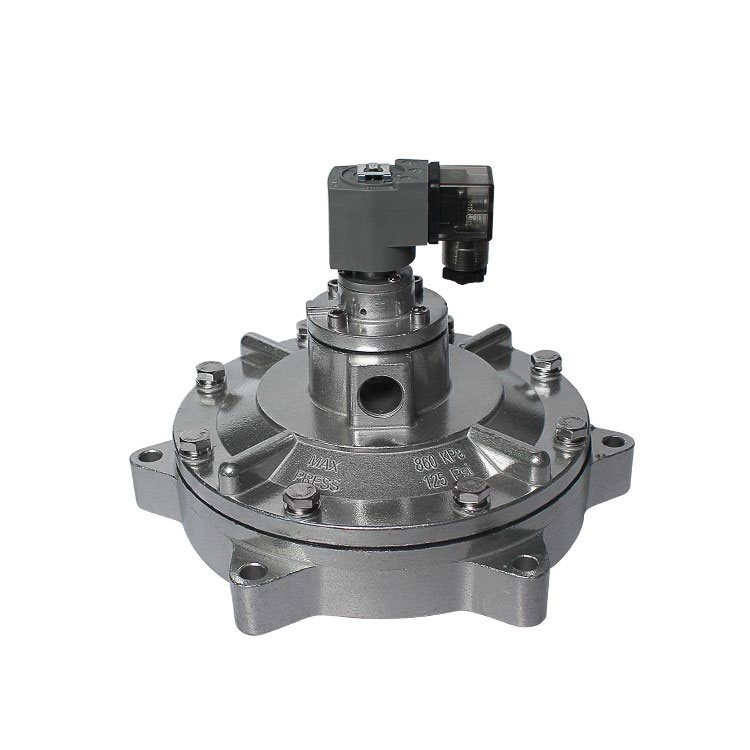

ວາວກຳມະຈອນແມ່ເຫຼັກໄຟຟ້າໃຕ້ນ້ຳ

ປະ​ກອບ​ດ້ວຍ​ຫົວ​ນັກ​ບິນ​ແມ່​ເຫຼັກ​ໄຟ​ຟ້າ​, ການ​ປະ​ກອບ diaphragm (diaphragm​, ພາກ​ຮຽນ spring ຄວາມ​ກົດ​ດັນ​, ປະ​ທັບ​ຕາ​)​, ແລະ​ຮ່າງ​ກາຍ valve​. ຕິດຕັ້ງ submerged ພາຍໃນອ່າງເກັບນອາກາດ, ມັນເຊື່ອມຕໍ່ກັບອ່າງເກັບນ້ໍາໂດຍຜ່ານ flange ເປັນ. ພອດອອກແມ່ນຕັ້ງຢູ່ໃຈກາງພາຍໃນຮ່າງກາຍປ່ຽງພາຍໃນອ່າງເກັບນ້ໍາ, ຂະຫຍາຍອອກໂດຍຜ່ານອົງປະກອບຄ້າຍຄືອຸປະກອນເຈາະຝາເພື່ອເຂົ້າໄປໃນຫ້ອງຟັນສໍາລັບການດໍາເນີນງານ. ປະເພດວາວນີ້ມີການອອກແບບຊ່ອງທາງການໄຫຼທີ່ເຫມາະສົມທີ່ຊ່ວຍຫຼຸດຜ່ອນຄວາມຕ້ານທານການໄຫຼຂອງກ໊າຊ, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າພາຍໃຕ້ເງື່ອນໄຂທີ່ມີຄວາມກົດດັນຕ່ໍາ. ການອອກແບບນີ້ຫຼຸດລົງການບໍລິໂພກພະລັງງານແລະຍືດອາຍຸ diaphragm.

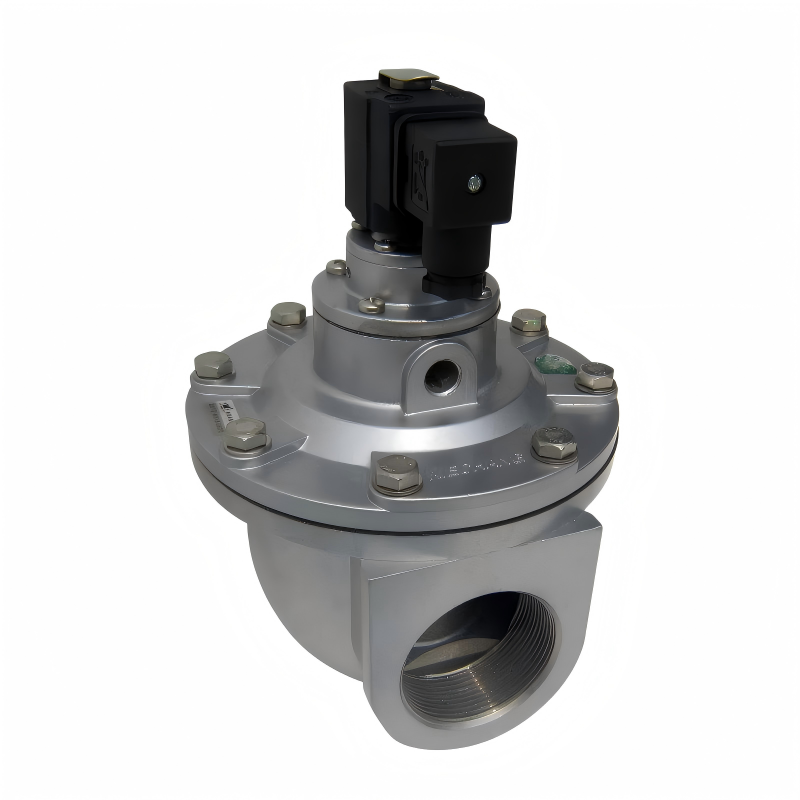

ກົງຜ່ານວາວກຳມະຈອນແມ່ເຫຼັກໄຟຟ້າ

ເສັ້ນສູນກາງຂອງຊ່ອງສຽບອາກາດເຂົ້າແລະອອກແມ່ນສອດຄ່ອງກັນເປັນເສັ້ນຊື່ໂດຍບໍ່ມີການ deviation ເປັນລ່ຽມ, ໂດຍມີທິດທາງການໄຫຼຂອງອາຍແກັສທີ່ຫມາຍຢ່າງຊັດເຈນກ່ຽວກັບດ້ານຮ່າງກາຍວາວ. ການຕິດຕັ້ງປະກອບມີການເຊື່ອມຕໍ່ປາຍຫນຶ່ງກັບທໍ່ອາກາດທີ່ຂະຫຍາຍອອກຈາກຖັງອາກາດແລະອີກດ້ານຫນຶ່ງໄປຫາທໍ່ອາກາດຂອງຫ້ອງຟັນ. ໂຄງສ້າງທີ່ງ່າຍດາຍຂອງມັນອໍານວຍຄວາມສະດວກໃນການຕິດຕັ້ງ, ເຮັດໃຫ້ມັນເປັນອົງປະກອບທົ່ວໄປໃນເຄື່ອງເກັບຝຸ່ນກໍາມະຈອນຂອງຖັງອາກາດ.

II. ການວິເຄາະການປຽບທຽບຂອງຫຼັກການການເຮັດວຽກທົ່ວໄປແລະໂດດເດັ່ນ

ຫຼັກການເຮັດວຽກຂອງປ່ຽງກຳມະຈອນມຸມຂວາ

diaphragm ພາຍໃນປ່ຽງແບ່ງມັນອອກເປັນຫ້ອງອາກາດທາງຫນ້າແລະຫລັງ. ເມື່ອອາກາດບີບອັດຖືກສະຫນອງ, ມັນຈະເຂົ້າໄປໃນຫ້ອງຫລັງຜ່ານພອດ throttle. ຄວາມກົດດັນໃນຫ້ອງຫລັງບັງຄັບໃຫ້ diaphragm ຜະນຶກເຂົ້າກັບຜອດເຕົ້າສຽບ, ວາງປ່ຽງຢູ່ໃນສະຖານະ "ປິດ".

ສັນ​ຍານ​ໄຟ​ຟ້າ​ຈາກ​ເຄື່ອງ​ມື​ຄວບ​ຄຸມ​ກຳ​ມະ​ຈອນ​ເຕັ້ນ​ເຄື່ອນ​ຍ້າຍ​ປ່ຽງ​ກະ​ດູກ​ແມ່​ເຫຼັກ​ໄຟ​ຟ້າ, ເປີດ​ຮູ​ລະບາຍ​ອາກາດ​ຂອງ​ຫ້ອງ​ຫລັງ. ສະພານຫລັງ depressurizes ຢ່າງໄວວາ, ເຮັດໃຫ້ diaphragm ຖອຍ. ອາກາດທີ່ຖືກບີບອັດແລ້ວຈະບິນຜ່ານປ່ຽງປ່ຽງ, ວາງປ່ຽງກໍາມະຈອນຢູ່ໃນສະຖານະ “ເປີດ”. ການປ່ອຍອາກາດທີ່ຖືກບີບອັດທັນທີຈະສ້າງກະແສລົມ.

ເມື່ອສັນຍານໄຟຟ້າຈາກຕົວຄວບຄຸມກໍາມະຈອນຢຸດ, ທໍ່ປ່ຽງປ່ຽງຈະຣີເຊັດ. ທໍ່ລະບາຍອາກາດຂອງຫ້ອງຫລັງປິດ, ແລະຄວາມກົດດັນໃນຫ້ອງຫລັງເພີ່ມຂຶ້ນ, ບັງຄັບໃຫ້ຝາອັດປາກມົດລູກກັບປ່ຽງປ່ຽງປ່ຽງ. ປ່ຽງກໍາມະຈອນກັບຄືນສູ່ສະຖານະ "ປິດ".

ຫຼັກການການເຮັດວຽກຂອງວາວ Pulse ໃຕ້ນ້ໍາ

ປ່ຽງກໍາມະຈອນແມ່ນແບ່ງອອກເປັນຫ້ອງດ້ານຫນ້າແລະຫລັງ. ເມື່ອອາກາດບີບອັດຖືກສະໜອງ, ມັນເຂົ້າສູ່ຫ້ອງຫລັງຜ່ານທາງຊ່ອງຄອດ. ຄວາມກົດດັນໃນຫ້ອງຫລັງບັງຄັບໃຫ້ຝາອັດປາກມົດລູກປິດປ່ຽງປ່ຽງ, ເຮັດໃຫ້ປ່ຽງກໍາມະຈອນຢູ່ໃນສະຖານະ “ປິດ”.

ເມື່ອສັນຍານໄຟຟ້າຈາກຕົວຄວບຄຸມກຳມະຈອນເຄື່ອນຍ້າຍປ່ຽງປ່ຽງ, ທໍ່ລະບາຍອາກາດຂອງຫ້ອງຫຼັງຈະເປີດ. ການສູນເສຍຄວາມກົດດັນຢ່າງໄວວາໃນຫ້ອງຫລັງເຮັດໃຫ້ diaphragm ເຄື່ອນທີ່, ອະນຸຍາດໃຫ້ອາກາດທີ່ຖືກບີບອັດໄຫຼຜ່ານປ່ຽງປ່ຽງ. ປ່ຽງກຳມະຈອນເຂົ້າສູ່ສະຖານະ “ເປີດ”, ປ່ອຍອາກາດທີ່ບີບອັດອອກມາທັນທີ.

ເມື່ອສັນຍານໄຟຟ້າຈາກຕົວຄວບຄຸມກຳມະຈອນຢຸດ, ທໍ່ປ່ຽງປ່ຽງຈະຣີເຊັດ, ທໍ່ລະບາຍອາກາດຫຼັງປິດ, ແລະຄວາມດັນໃນຫ້ອງຫຼັງຈະສູງຂື້ນ, ບັງຄັບໃຫ້ຝາອັດປາກມົດລູກປິດປ່ຽງປ່ຽງ. ປ່ຽງກໍາມະຈອນກັບຄືນສູ່ສະຖານະ "ປິດ".

ຫລັກການການເຮັດວຽກຂອງປ່ຽງເສັ້ນກຳມະຈອນແບບກົງຜ່ານ

1. ການປິດການເປີດປິດ: ອາກາດທີ່ຖືກບີບອັດເຂົ້າໄປໃນຫ້ອງຫລັງໂດຍຜ່ານຮູປິດ. ຄວາມກົດດັນຫ້ອງຫລັງ > ຄວາມກົດດັນຂອງຫ້ອງດ້ານຫນ້າ, ຍູ້ຝາອັດປາກມົດລູກເພື່ອປິດປ່ຽງປ່ຽງຕົ້ນຕໍ, ປິດປ່ຽງ.

2. ການເປີດປິດເປີດ: ຕົວຄວບຄຸມກໍາມະຈອນຈະສົ່ງສັນຍານ, ແຮງແມ່ເຫຼັກໄຟຟ້າຍົກແຂນ, ເປີດຮູລະບາຍອາກາດ. ຫ້ອງການຫລັງ depressurizes ຢ່າງໄວວາ, ສ້າງຄວາມແຕກຕ່າງຄວາມກົດດັນລະຫວ່າງຫ້ອງດ້ານຫນ້າແລະຫລັງ. ຝາອັດປາກມົດລູກເຄື່ອນໄປຂ້າງຫຼັງ, ເປີດປ່ຽງປ່ຽງຫຼັກ, ແລະອາກາດທີ່ຖືກບີບອັດຖືກພັດອອກ.

3. ການປິດເປີດຄືນໃໝ່: ເມື່ອສັນຍານໄຟຟ້າຢຸດ, ພາກຮຽນ spring armature ກັບຄືນມາ, ປິດຮູລະບາຍອາກາດ. ຄວາມກົດດັນໃນຫ້ອງຫລັງຖືກຟື້ນຟູໂດຍຜ່ານຮູ throttle, ເຮັດໃຫ້ diaphragm ປັບແລະປິດປະຕູວາວຕົ້ນຕໍ, ກັບຄືນສູ່ສະພາບເບື້ອງຕົ້ນ.

III. ຕົວກໍານົດການດ້ານວິຊາການທີ່ສໍາຄັນແລະເງື່ອນໄຂການຄັດເລືອກ

ມາດຕະຖານພາລາມິເຕີທາງວິຊາການຫຼັກ: ປ່ຽງກໍາມະຈອນໃນມຸມຂວາແລະກົງຜ່ານພາຍໃນປະເທດເຮັດວຽກພາຍໃນຂອບເຂດຄວາມກົດດັນຂອງ 0.4-0.6MPa. ຄູ່ຄ້າທີ່ນໍາເຂົ້າຢ່າງເປັນເອກະພາບປະຕິບັດຢູ່ທີ່ 0.4-0.6MPa ໂດຍບໍ່ຄໍານຶງເຖິງປະເພດ. ທັງສອງປະເພດບໍ່ສະແດງໃຫ້ເຫັນຄວາມແຕກຕ່າງພື້ນຖານໃນຄວາມທົນທານຕໍ່ຄວາມກົດດັນຫຼືການຈັດອັນດັບຄວາມກົດດັນຂອງແອັບພລິເຄຊັນ.

ສາມຫຼັກການຫຼັກສໍາລັບການເລືອກວິທະຍາສາດ

1.Operating Pressure Compatibility Principle: ສໍາລັບສະຖານະການທີ່ມີຄວາມກົດດັນຕ່ໍາ (ຕ້ອງການຄວາມກົດດັນຂອງແຫຼ່ງອາກາດທີ່ຫຼຸດລົງ), ໃຫ້ຄວາມສໍາຄັນກັບວາວກໍາມະຈອນແມ່ເຫຼັກໄຟຟ້າ submerged. ສໍາລັບເງື່ອນໄຂຄວາມກົດດັນມາດຕະຖານ (0.4-0.6MPa), ເລືອກປະເພດມຸມຂວາຫຼືກົງຜ່ານແບບຍືດຫຍຸ່ນໂດຍອີງໃສ່ຂໍ້ຈໍາກັດການຕິດຕັ້ງ.

2.Installation Space Matching Principle: ເມື່ອທໍ່ລະບາຍອາກາດ ແລະທໍ່ລົມຖືກຕັ້ງຢູ່ໃນແນວຕັ້ງ, ໃຫ້ໃຊ້ປ່ຽງກຳມະຈອນແມ່ເຫຼັກໄຟຟ້າມຸມຂວາ. ສໍາລັບການຈັດວາງເສັ້ນ, ໃຫ້ໃຊ້ປ່ຽງກໍາມະຈອນແມ່ເຫຼັກໄຟຟ້າຊື່ຜ່ານ. ເມື່ອຕ້ອງຕິດຕັ້ງພາຍໃນ ພາຍໃນຖັງອາກາດ, ປ່ຽງແມ່ເຫຼັກໄຟຟ້າທີ່ຈົມຢູ່ໃຕ້ນ້ຳແມ່ນຕ້ອງການ.

3. ຫຼັກການການຕອບໂຕ້ຂອງອຸປະກອນປະເພດ: ເຄື່ອງເກັບຝຸ່ນກຳມະຈອນໃນກ່ອງອາກາດຄວນໃຊ້ປ່ຽງກຳມະຈອນແບບກົງຜ່ານແມ່ເຫຼັກໄຟຟ້າເປັນຫຼັກ. Pulse baghouse ເຄື່ອງເກັບຂີ້ຝຸ່ນສາມາດເລືອກປ່ຽງກໍາມະຈອນທາງແມ່ເຫຼັກໄຟຟ້າມຸມຂວາໂດຍອີງໃສ່ມຸມຕິດຕັ້ງ. ສໍາລັບລະບົບການເກັບຂີ້ຝຸ່ນຂະຫນາດໃຫຍ່ທີ່ດໍາເນີນການພາຍໃຕ້ເງື່ອນໄຂທີ່ມີຄວາມກົດດັນຕ່ໍາ, ປ່ຽງກໍາມະຈອນແມ່ເຫຼັກໄຟຟ້າທີ່ຈົມຢູ່ໃຕ້ນ້ໍາແມ່ນແນະນໍາ.

IV. ບໍລິບົດການນຳໃຊ້ອຸດສາຫະກຳ ແລະ ການຄາດຄະເນ

ປ່ຽງກໍາມະຈອນແມ່ເຫຼັກໄຟຟ້າຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຄໍາຮ້ອງສະຫມັກການເກັບຂີ້ຝຸ່ນ, ແລະຄວາມຫມັ້ນຄົງຂອງການປະຕິບັດຂອງມັນມີຜົນກະທົບໂດຍກົງຕໍ່ປະສິດທິພາບການປິ່ນປົວສິ່ງແວດລ້ອມແລະການສືບຕໍ່ການຜະລິດອຸດສາຫະກໍາ. ໃນຂະນະທີ່ມາດຕະຖານສິ່ງແວດລ້ອມສືບຕໍ່ປັບປຸງ, ຄວາມຕ້ອງການສໍາລັບປ່ຽງກໍາມະຈອນທີ່ມີປະສິດຕິພາບແລະອາຍຸຍືນຍາວຍັງສືບຕໍ່ເພີ່ມຂຶ້ນ. ການປ່ອຍຕົວການປຽບທຽບທາງວິຊາການແລະຄໍາແນະນໍາການຄັດເລືອກສໍາລັບສາມປະເພດວາວກໍາມະຈອນຕົ້ນຕໍມີຈຸດປະສົງເພື່ອຊ່ວຍໃຫ້ຜູ້ໃຊ້ອຸດສາຫະກໍາຫລີກລ່ຽງການຂັດຂວາງການຄັດເລືອກ, ເພີ່ມປະສິດທິພາບລະບົບການເກັບຂີ້ຝຸ່ນ, ແລະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານ. ໃນອະນາຄົດ, ຄວາມກ້າວຫນ້າທາງດ້ານເຕັກໂນໂລຢີຈະສຸມໃສ່ການຄວບຄຸມຄວາມກົດດັນທີ່ຊັດເຈນກວ່າ, ຊີວິດການບໍລິການທີ່ຍາວນານ, ແລະການປັບຕົວທີ່ກວ້າງຂວາງກັບເງື່ອນໄຂການດໍາເນີນງານທີ່ຫຼາກຫຼາຍ, ສະຫນອງການສະຫນັບສະຫນູນອົງປະກອບຫຼັກສໍາລັບການຫັນເປັນສີຂຽວອຸດສາຫະກໍາ.
